● Zdjęcia produktu

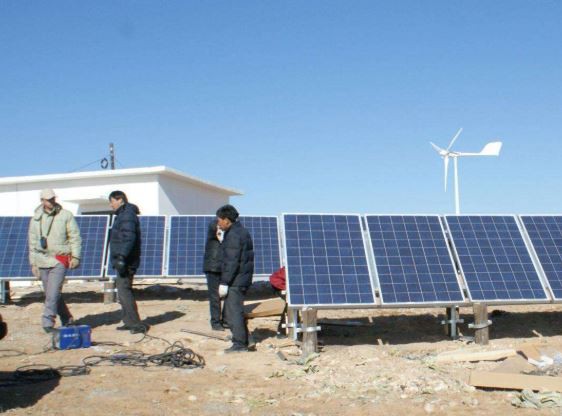

Spójrz na kilka zdjęć o systemie energii słonecznej o mocy 5 kW

● Opis techniczny5KW Zasilanie oświetlenia siatki

Podstawowe informacje systemowe	Falownik: 5000 W.
Podstawowe informacje systemowe	Dopuszczalne maksymalne obciążenia moc: 6KVA
Panel słoneczny	BR-P260W Poly Crystalline Solar Panel	Ilość
	Metoda połączenia: 3 struny x 6 Parallele
	Panele PV Generowanie energii: 18,7 kWh
	Rozmiar: 164099235 mm	18pcs
	Blok terminalu: IP65 ze złączem MC4	18pcs
PV Combiner Box	BR6-2	Ilość
	6 wejść, 2 wyjścia	1PC
	6 wejść, 2 wyjścia	1PC
Falownik	Falownik 5 kW/48V	Ilość
	DC48V-AC240V	1 szt
	W tym podłącz kabel do akumulatora
	Wejście AC i wyjście AC: 240VAC.
	Wsparcie wejścia siatki/oleju napędowego.
	Pure Sine Wave.lcd Display, Inteligent Fan
Kontroler
	Projekt 60a 48V	2PCS
	Z kompensacją temperatury
	Ochrona ładunku, nadmierne obciążenie,
	Przeciążenie ekran LCD
Akumulator żelowy	Pojemność: 150ah/12v	Ilość
Stojak na panel
	Q235b Stal, gorąco ocynkowana	1set
Złącze		Ilość
	MC4	6 par
Kable	Kabel i wyposażenie	Ilość
	Kabel 4 mm²*200 m (pudełko panelu)	1set
	16 mm²*20 m kabli BVR (kontroler do akumulatora)
	10 mm²*20 m kabli BVR (PV Combiner Box do kontrolera)
	Kable łączące akumulator 8pcs
Przerywacz	2P 63A	1set

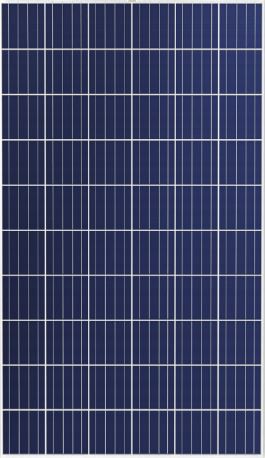

1. Specyfikacje techniczne --- 260W Panel Słoneczny (Poly)

Nazwa produktu:	260WATTS Solar Panel
Numer modelu:	BR-P260W
Standard:	TUV, IEC, CE & EN, ROHS, ISO9001, SONCAP, SASO, PVOC
Miejsce pochodzenia:	Chiny
Specyfikacja ogniw słonecznych:	Poli krystaliczne silikonowe ogniwa słoneczne
Specyfikacje:	Moduł PV o maksymalnej mocy 260 W
Max. Napięcie systemowe:	1000V DC
Tolerancja mocy:	0%-3%
Powierzchnia maks. Pojemność obciążenia:	70 m/s (200 kg/sq.m)
Wymiary:	*1640 mm 992 mm* 35 mm**
Waga:	18,6 kg
CBM:	0.065
Charakterystyka elektryczna:		Zdjęcie
Napięcie obwodu otwartego (v):	42.6V
Prąd zwarci (a):	7.93A
Max. napięcie mocy (v):	35.8V
Max. prąd zasilania (a):	7.26A
Wydajność komórek (%):	Większe lub równe 19%
Wydajność modułu (%):	Większe lub równe 17%
FF (%):	70-72%
Warunki (STD):
Propromienie:	1000W/M2
Temperatura:	25 stopni
Absolutna maksymalna ocena:
Temperatura robocza:	-40 stopień do +85
Pudełko złącza	TUV Certified, MC4 Connector, Wodoodporna.
Szkło	Wysoka transmisja, szkło o niskiej temperaturze żelaza.
Gwarancja	Pełna energia przez 10 lat, 90% mocy wyjściowej w ciągu 12 lat, 80% w ciągu 25 lat. (Życie: 20-25 lat) Dopuszczalna jest wysoka niezawodność z 3% tolerancją mocy wyjściowej.

Jeśli chcesz dowiedzieć się więcej o panelu, kliknij tutaj.

【https://www.brsolar.net/soalr-panel/】

2. PV Combiner Box

3. Specyfikacje techniczne --- 5kW falownika.

Jeśli chcesz dowiedzieć się więcej o falowniku, kliknij tutaj.

【Interwers dla systemu domów słonecznych】

4. Specyfikacje techniczne --- 60a 48V Solar MPPT kontroler

Przedni obraz	Obraz struktury

Jeśli chcesz dowiedzieć się więcej o kontrolerze, kliknij tutaj.

【Kontroler systemu domów słonecznych】

5. 12 V 150AH Solar Gell Bateria

Jeśli chcesz dowiedzieć się więcej o baterii, kliknij tutaj.

【Bateria do systemu domu słonecznego】

● Scenariusz aplikacji

3KW poza systemem SOALR SOALR jest szeroko stosowany w następujących miejscach:

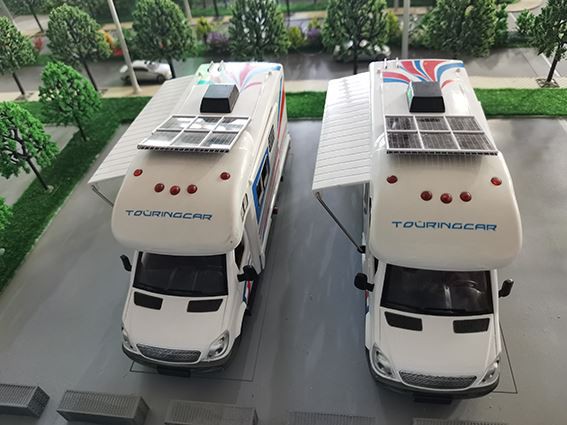

(1) sprzęt mobilny, taki jak domy silnikowe i statki;

(2) wykorzystywane do życia cywilnego i cywilnego w odległych obszarach bez prądu, takich jak płaskowyże, wyspy, obszary duszpasterskie, stanowiska graniczne itp., Takie jak oświetlenie, telewizory i rejestrowanie taśm;

(3) domowy system wytwarzania energii na dachu;

(4) fotowoltaiczna pompa wodna w celu rozwiązania picia i nawadniania studni głębinowych na obszarach bez prądu;

(5) Pole transportowe. Takie jak światła sygnałowe, światła sygnałowe, lampki przeszkód na dużej wysokości itp.

(6) Pola komunikacyjne i komunikacyjne. Strata sztafety mikrofalowej bez opieki słonecznej, stacja konserwacji kabli optycznej, system zasilania nadawania i komunikacji, system fotowoltaiczny telefoniczny, mała maszyna komunikacyjna, zasilacz Soldier GPS itp.;
